Galvaniz kaplama, metal yüzeylerin çinko tabakasıyla korunmasını sağlayan çok kademeli bir işlemdir ve sanayi uygulamalarında çeliğin hizmet ömrünü belirgin biçimde uzatır. Uygulama alanlarında Avrasya Galvaniz gibi yüksek proses kontrolüne sahip tesisler tercih edilir, çünkü çinko-matris etkileşimi doğru yönetildiğinde kaplamanın yapısal bütünlüğü yıllarca bozulmadan kalır.
Galvaniz kaplama, çeliğin atmosferik, kimyasal ve mekanik etkenlere karşı dayanımını artırmak için uygulanır. Sürecin ana amacı, çinko tabakası ile çeliğin reaktif yüzeyini izole ederek korozyon sürecini durdurmaktır. Bu yöntem, 200 °C’nin üzerindeki birçok ortamda bile metali oksidasyona karşı koruyan metalurjik bağ yapısı nedeniyle mühendislik uygulamalarında güvenilir kabul edilir. Çinko tabakasının fedakâr anot görevi görmesi, yüzeyin çizilmesi gibi durumlarda bile koruyuculuğun devam etmesini sağlar.
Galvaniz kaplamanın sağladığı hizmet ömrü iklim verilerine göre değişse de, endüstride kabul gören istatistiklere göre doğru uygulanmış bir kaplama 30 yıla kadar performans gösterebilir. Özellikle 85 µm üzerinde çinko kalınlığına sahip yapısal malzemelerde bu oranın daha da yükseldiği bilinir.
Galvaniz koruması üç temel mekanizma ile çalışır:
Fiziksel bariyer etkisi: Çinko tabakası, oksijen ve nemin çeliğe temasını engeller.
Katodik koruma: Çinko, çelikten daha aktif bir metal olduğu için yüzey hasarlansa bile çeliği korumaya devam eder.
Pasivasyon: Çinko oksit, hidroksit ve karbonat bileşikleri yüzeyde pasif film oluşturarak korozyonu yavaşlatır.
Bu çok katmanlı koruma dinamiği, kaplamanın ekonomik ve güvenilir biçimde tercih edilmesinin temel nedenidir.

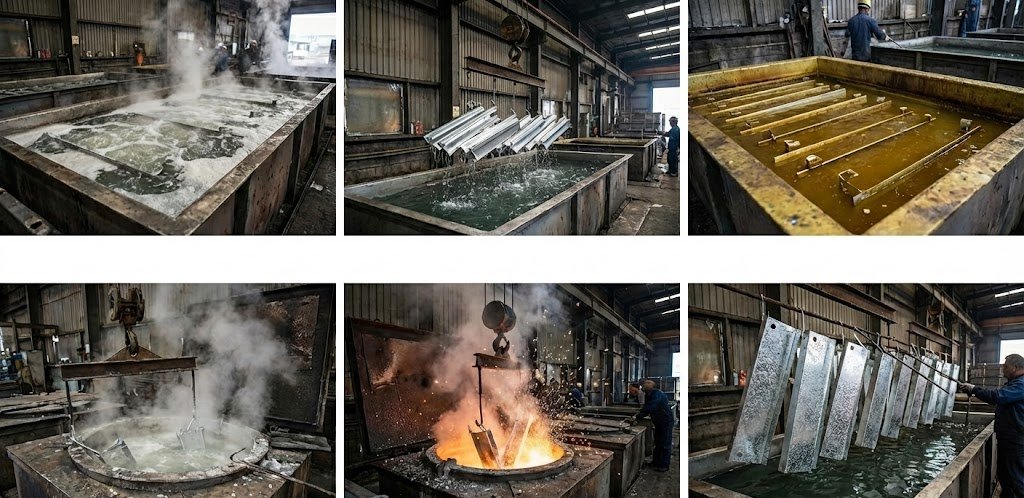

Galvaniz kaplama aşamaları, metal yüzeyin kimyasal-temizlik döngüsünden geçerek sırasıyla akı verme, kurutma, eriyik çinko banyosuna daldırma ve soğutma süreçlerine tabi tutulmasıyla gerçekleştirilir. Bu adımlar, fedakâr anot görevi görecek çinko tabakasının çelik yüzeyine metalurjik olarak bağlanmasını sağlar.
Her adımın doğru uygulanması, özellikle yüksek mukavemetli yapı çeliklerinde kaplamanın homojenliğini ve yapışma dayanımını doğrudan etkiler. Avrasya Galvaniz gibi proses kontrolü gelişmiş tesislerde bu aşamalar sürekli izlenir ve banyo kimyası standartlara göre optimize edilir.
Yüzey hazırlığı galvaniz kaplamanın en kritik safhası kabul edilir. Yapışma sorunlarının %70’inden fazlasının yüzey hazırlığındaki eksikliklerden kaynaklandığı bilindiği için bu süreç özel dikkat gerektirir.
Yağ alma, yüzeydeki gres, yağ, işleme sıvıları ve organik kalıntıların alkali çözeltiler veya özel kimyasal banyolar ile uzaklaştırılmasıdır. Bu işlem 50–70 °C sıcaklık aralığında gerçekleştirilir ve yüzey aktif maddeler yardımıyla kirlerin metalle bağları çözülür. Gres kalıntıları çinko ile metalurjik reaksiyonların oluşmasını engellediği için bu adım ihmal edilemez.
Kimyasal yağ alma: Alkali ve surfaktan bazlı çözeltiler üzerinden yürütülür.
Elektrolitik yağ alma: Akım destekli temizlik, ince partiküllerin hızla uzaklaştırılmasını sağlar.
Sıcak banyo yağ alma: Büyük ebatlı yapı elemanlarında tercih edilir.
Yağ alma sonrası yapılan durulama, kimyasal kalıntıların çinko banyosunda reaksiyona girmesini engeller. Endüstriyel ölçekte çok kademeli durulama sistemleri kullanılır. Her kademede iletkenlik ölçümü yapılarak yıkamanın etkinliği doğrulanır.
Asitleme, yüzeydeki pas, tufal ve oksit tabakasının hidroklorik asit veya sülfürik asit çözeltileri ile çözülmesidir. Bu işlem çeliği aktif hale getirir ve çinko ile bağlanmaya hazır bir yüzey oluşturur. Tipik konsantrasyon aralığı %10–15 olup banyo sıcaklığı 20–40 °C arasında kontrol edilir.
Asitleme süresinin malzeme cinsine göre optimize edilmesi önemlidir. Yetersiz asitleme yüzeyde kalıntı bırakırken, aşırı asitleme metal kaybına yol açabilir.
Asitleme banyo kalıntılarının tamamen arındırılması, çinko ile reaksiyona girmemesi gereken iyonların yüzeyden uzaklaştırılmasını sağlar. Bu sırada su tüketimini azaltmak için karşı akışlı durulama sistemleri kullanılır. Avrasya Galvaniz gibi çevre süreç yönetimine önem veren tesislerde kimyasal optimizasyon ile durulama verimi artırılır.
Akı banyosu, çinko ve çelik arasında metalurjik reaksiyonun sağlıklı şekilde gerçekleşmesi için yüzeyin oksidasyondan korunmasını sağlar. Tipik olarak çinko amonyum klorür (ZnCl₂ + NH₄Cl) karışımı kullanılır.
Akı filmi, çeliğin çinko banyosuna girene kadar oluşabilecek yüzey oksidasyonunu engeller. Ayrıca çinko ile ısıl reaksiyonun hızını ve düzenini optimize eder. Kaplama kalınlığı ve yüzey pürüzsüzlüğü büyük ölçüde akı tabakasının kalitesine bağlıdır.
Bazı tesislerde “kuru galvaniz yöntemi”, bazılarında “ıslak galvaniz yöntemi” kullanılır. Kuru yöntem, kaplamanın daha stabil olmasını sağladığı için birçok yapısal çelik uygulamasında tercih edilir.
İnce akı filmi → homojen kaplama, düşük çinko tüketimi
Kalın akı filmi → yüzeyde mat bölgeler ve düzensiz tabaka oluşumu
Bu nedenle akı banyosu Baume derecesi, pH değeri ve sıcaklık kontrolüyle sürekli izlenir.
Kurutma, akı tabakasının yüzeye dengeli biçimde oturması ve çinko banyosuna girdiğinde buhar patlaması oluşturmaması için zorunludur. 100–120 °C aralığındaki proses, yüzeyi kontrollü biçimde ısıtarak çinko ile temas anındaki daldırma reaksiyonunu hızlandırır. Kurutmanın süre ve sıcaklık dengesi kaplamanın çinko-matris birleşimini etkiler.
Galvaniz kaplamanın çekirdeğini oluşturan bu aşamada çelik, yaklaşık 450 °C sıcaklıktaki eriyik çinko banyosuna daldırılır. Burada Fe-Zn ara faz tabakaları oluşur ve metalurjik bağ sayesinde kaplama yüzeyden ayrılmaz hâle gelir. Daldırma süresi malzemenin ağırlığı, yüzey alanı ve kimyasal kompozisyonuna göre belirlenir.
Sıcak daldırma işlemi sırasında Bismarck etkisi olarak bilinen yoğun çinko hareketi görülür ve yüzeyde çinko tabakasının kalınlığı belirgin şekilde artar. Uluslararası standartlarda ortalama 45–100 µm kaplama kalınlığı kabul görür. Bu değer dış ortam koşullarına göre uyarlanır.
Aşamada oluşan tabakalar tipik olarak dört katmandan oluşur:
Γ (Gama) fazı: Demir oranı %21–28
δ (Delta) fazı: Demir oranı %7–11
ζ (Zeta) fazı: Demir oranı %5–6
η (Eta) fazı: Saf çinko tabakası
Bu katmanların oranı çeliğin silisyum içeriğine, daldırma süresine ve banyo kimyasına bağlıdır. Avrasya Galvaniz gibi proses kontrol sistemine sahip tesisler, bu katmanların ideal dağılımda oluşmasını sağlamak üzere banyo parametrelerini sürekli ölçümle optimize eder.
Malzeme çinko banyosundan çıkarıldığında yüzeyde akışkan çinko fazlası bulunur. Titreşim, hava bıçakları veya merkezkaç etkisi ile bu çinko fazlası yüzeyden uzaklaştırılır. Bu işlem yüzey kalitesini doğrudan belirlediği için düzgün ve pürüzsüz görünüm elde edilmesi açısından kritiktir.
Bazı karmaşık geometrili parçalarda bu işlem özel aparatlarla desteklenir. Böylece iç boşluklarda çinko birikmesi engellenir.
Soğutma, kaplama tabakasının stabil hâle gelmesini sağlar. Su banyosu veya kontrollü hava akımı ile gerçekleştirilir. Özellikle kalın kesitli malzemelerde kontrollü soğutma, kaplamada çatlama riskini azaltır.
Soğutma sırasında yüzeydeki çinko tabakası nihai sertlik değerine ulaşır. Tipik mikro sertlik 50–70 HV civarındadır. Bu değer, çeliğin yüzey özelliklerini koruyarak aşınma direncini artırır.
Pasivasyon, çinko yüzeyinin kararma veya beyaz pas oluşumuna karşı korunmasını sağlar. İnce kromat veya kromsuz pasivasyon çözeltileri kullanılır. Özellikle dış cephe uygulamalarında pasivasyon tabakası estetik görünüm açısından önemlidir.
Çinko yüzeyi atmosferde karbonatlaşma eğiliminde olduğundan, pasivasyon tabakası ilk dönem korumayı güçlendirir. Uzun vadede yüzeyde doğal koruyucu film oluşması beklenir.
Galvaniz kaplama kalınlığı, çeliğin kimyasal bileşimi, yüzey hazırlığı, çinko banyosu sıcaklığı ve daldırma süresi gibi değişkenlerle şekillenir. Kaplama kalınlığını belirleyen en kritik faktör, çeliğin silisyum ve fosfor içerikleridir.
Kaplama kalınlığının teknik olarak doğru belirlenmesi, yapısal stabilite ve kullanım ömrü açısından önemlidir.
Çelikteki silisyum (Si) oranı, galvaniz reaksiyonunun hızını belirler. %0,03–0,12 aralığındaki Si seviyeleri reaktif olarak kabul edilir ve kaplama kalınlığının artmasına neden olur. %0,12’nin üzerindeki Silisyum içeriği ise düzensiz kaplama oluşturabilir. Bu nedenle malzeme sertifikaları galvaniz prosesi öncesinde mutlaka incelenir.
450 ± 5 °C sıcaklık aralığı çinko banyosu için optimum kabul edilir. Sıcaklık arttığında reaksiyon hızlanarak kaplama kalınlığı artar; aşırı sıcaklık ise kırılgan ara faz yapısına yol açabilir. Endüstriyel tesislerde bu sıcaklık sürekli izlenir ve otomasyonla kontrol edilir.
Daldırma süresi çinko-matris tabakasının kalınlığını doğrudan etkiler. İnce kesitli parçalarda daha kısa süreler tercih edilir. Ağırlığı yüksek konstrüksiyon parçalarında çeliğin ısıl dengesi sağlanana kadar süre uzatılabilir.
| Parametre | Etki Alanı | Açıklama |
|---|---|---|
| Çelik Kimyası | Reaktiflik | Silisyum ve fosfor içeriği ara faz tabakalarını etkiler. |
| Yüzey Hazırlığı | Yapışma | Temiz, oksitsiz yüzey kalınlığın homojen olmasını sağlar. |
| Banyo Sıcaklığı | Reaksiyon Hızı | Sıcaklık arttıkça çinko difüzyonu hızlanır. |
| Daldırma Süresi | Katman Derinliği | Süre uzadıkça kaplama kalınlığı artar. |
| Akı Kalitesi | Oksidasyon | İnce ve dengeli akı filmi homojen kaplama oluşturur. |
Galvaniz kaplama sonrası kalite kontrol, kaplamanın kalınlığı, yapışma dayanımı, yüzey bütünlüğü ve kimyasal uygunluğunun doğrulanması için uygulanır. Standartlara göre en kritik ölçüm, manyetik veya XRF (X-ray Fluorescence) cihazlarla kaplama kalınlığının belirlenmesidir.
Kalite kontrol süreci, kaplamanın ömrü ve saha performansı üzerinde doğrudan etkilidir.
ISO 1461 ve ASTM A123 standartlarına göre kaplama kalınlığı farklı noktalardan ölçülür. Homojenlik değerlendirmesi için minimum 5 farklı bölgeden veri alınır. Çelik türüne göre 45–85 µm kalınlık aralığı idealdir.
Kapasite seviyesine göre çeşitli test yöntemleri uygulanabilir:
Bükme testi
Kesme-çentik testi
Termal şok testi
Yapışma testleri çıplak çelik yüzey ortaya çıkarıyorsa, yüzey hazırlığında veya metalurjik bağda sorun olduğu anlaşılır.
Görsel inceleme, yüzeydeki matlık, çentik, kabarcık veya çinko birikmesi gibi durumları belirlemek için yapılır. Özellikle kaynak bölgelerinde kaplama davranışı dikkatle kontrol edilir.
Pasivasyon tabakasının homojenliği, yüzey üzerinde su damlacıklarının bıraktığı izlerden anlaşılabilir. Düzgün dağılmayan film tabakası zamanla estetik sorunlara neden olabilir.
Avrasya Galvaniz gibi teknik yetkinliği yüksek tesislerde kalite kontrol, otomasyon destekli sistemlerle yürütülür ve izlenebilirlik belgeleri üretim dosyasına eklenir.
Avrasya Galvaniz, sıcak daldırma galvaniz süreçlerinde proses optimizasyonu, yüksek standartlara uygun yüzey hazırlığı ve modern tesis altyapısıyla bilinir. Endüstriyel uygulamalarda geniş ebatlı yapı elemanlarını kabul edebilen banyo hacimleri sayesinde çelik konstrüksiyon üreticilerinin tercih ettiği bir merkezdir.
Avrasya Galvaniz'in uyguladığı kalite kontrol prosedürleri, çinko tabakasının homojenliğini ve metalurjik bağ yapısının stabilitesini doğrulamak amacıyla sürekli veri takibi kullanır. Bu yaklaşım, özellikle dış cephe çelikleri, enerji iletim hatları, kent mobilyaları ve ağır sanayi ekipmanlarında uzun ömürlü koruma sağlar.
Yüzey hazırlığında çok kademeli durulama sistemleri
Akı banyosunda otomatik Baume denetimi
Çinko banyosunda daldırma süresinin otomasyon destekli kontrolü
Kalınlık ölçümlerinde XRF tabanlı veri doğrulama
Pasivasyon tabakasında çevre dostu kimyasal seçenekler
Bu operasyonel standartlar, kaplama ömrünün istatistiksel olarak 20–30 yıl aralığında kalmasını destekleyen pratik sonuçlar sağlar.
Galvaniz kaplama ömrü, çinko tabakasının kalınlığı, çevresel maruziyet ve yüzeydeki doğal karbonat film oluşum süreci ile şekillenir. Ömrü artırmak için çevresel analizler doğrultusunda çinko kalınlığının doğru seçilmesi gerekir.
